MERKUR2 SZM1 csavaros kábeltálca összekötő elem - ZZ - tüzihorganyzott
477,52 Ft / darab
(nettó: 376,00 Ft +áfa)
MERKUR2 SZM1 csavaros kábeltálca összekötő elem - ZZ - tüzihorganyzott
Termékbemutató videó:
Rendelhető
477,52 Ft / darab
(nettó: 376,00 Ft +áfa)
Szélesség: 44 mm
Magasság: 30 mm
Kapupánt csavar méret: M6×14
Galléros anyacsavar méret: M6
Felületkezelés típusa: galvanizált (ZZ)
Termékelőnyök: gyors szerelés, stabil rögzítés a dupla merevítők által, szerelési kézikönyv
Cikkszám:
ULTARK-223010
Formázási kézikönyv letöltés:
Kiegészítő termékek

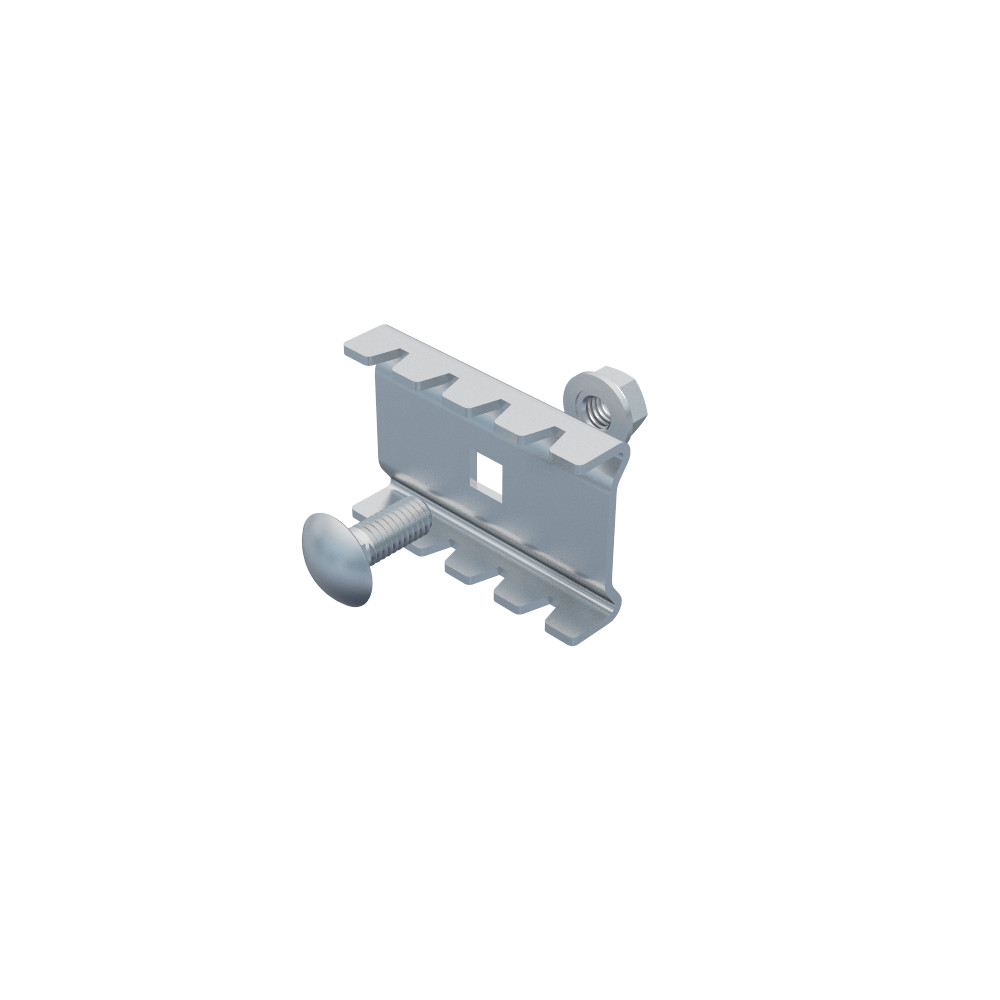

Az SZM1 rácsos kábeltálca csatlakozó a MERKUR 2 rendszer általános összekötő eleme és kábelútak kialakítására szolgál.

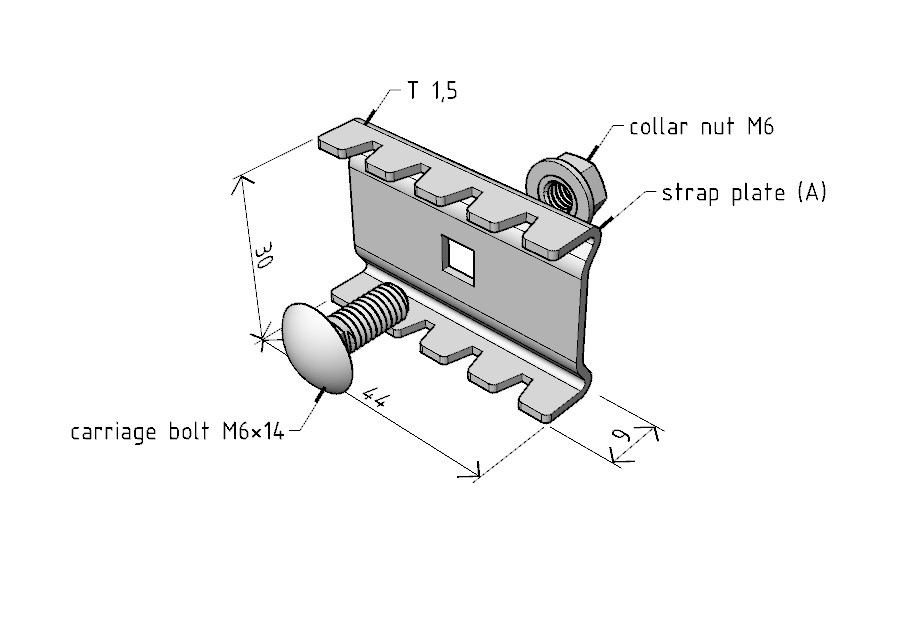

A termék a következő részekből áll: egy rögzítőlemezből (A), M6x16 kapupánt csavarból és egy M6-os galléros anyából.

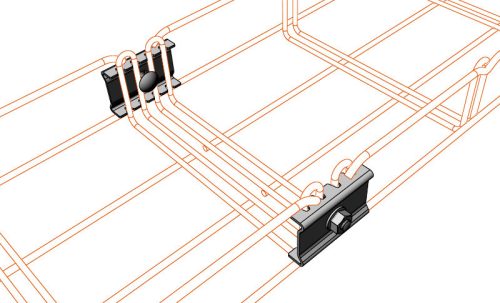

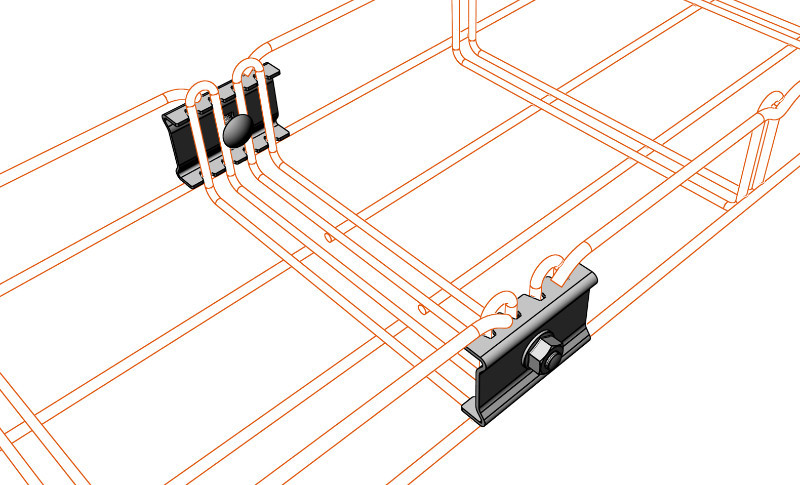

Az SZM1 helyes elhelyezése:
A rácsos kábeltálca oldalfalán lévő csatlakozó elemek megfelelő elhelyezése fontos a teherbírás, valamint az összeszerelt rácsos kábeltálca optimális merevségének eléréséhez, ahogy az ábrán is látható. Ez különösen a 100 mm oldalfalmagasságú rácsos kábeltálcák esetében lényeges, amelyeknél az összekötő elemet közvetlenül a tálca felső széle alatt kell elhelyezni a szabadalmaztatott dupla merevítőkhöz.
2 darab SZM1 összekötő elem alkalmazása javasolt a következő méreteknél (szürke oszlop):
3 darab SZM1 összekötő elem alkalmazása javasolt a következő méreteknél (szürke oszlop):
4 darab SZM1 összekötő elem alkalmazása javasolt a következő méreteknél (szürke oszlop):
---
Nézd meg termékbemutató videónkat:
Felületkezelés jele :
Márka:
MERKUR2
Felületkezelés:
Tüzihorganyzott / Kültéri
Min. rendelhető mennyiség:
10 darab
Választható mennyiségek:
10 darab, 20 darab, 30 darab, 40 darab, ...
