MERKUR2 SZM1-R csavarmentes gyorsrögzítésű kábeltálca összekötő elem - GZ - galvanizált

Kiegészítő termékek

• Részletek
• Adatok
• DOKUMENTUMOK - Letöltéshez kattints a képre!

Részletek

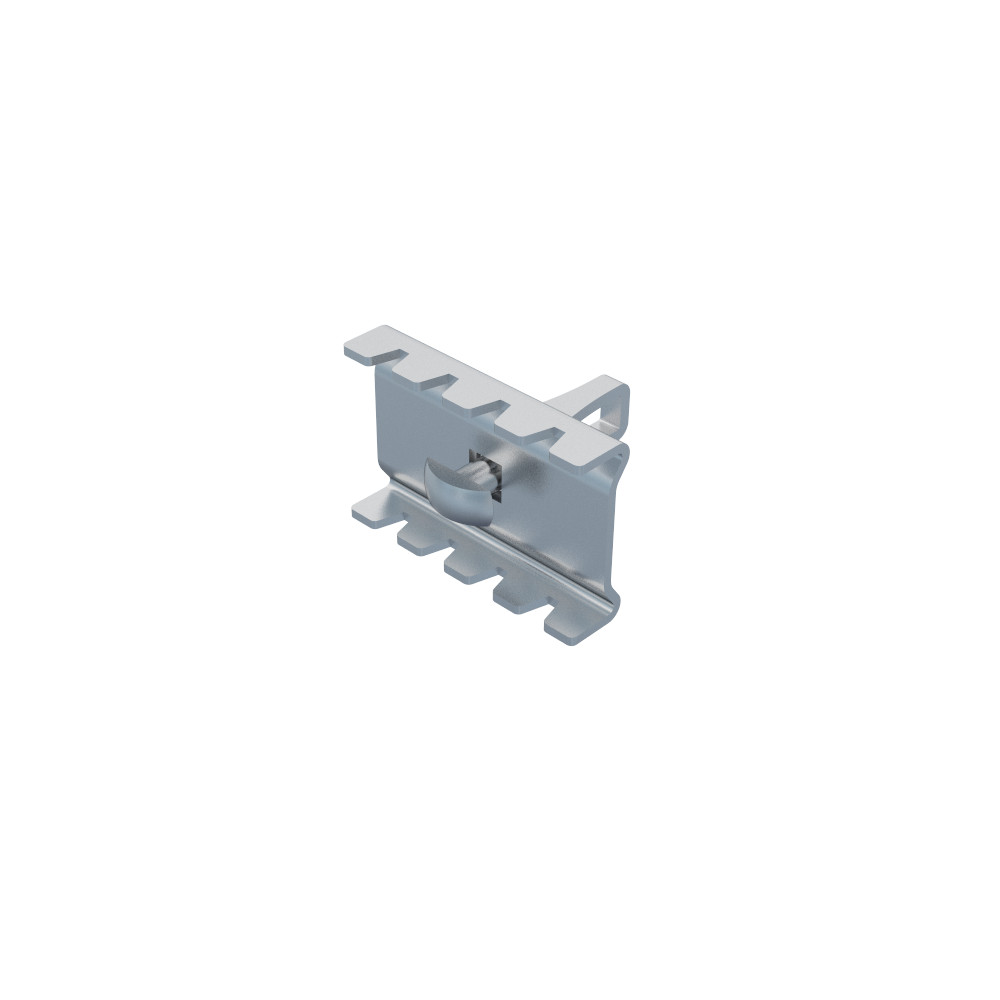

Az SZM1-R rácsos kábeltálca csatlakozó a MERKUR 2 rendszer általános összekötő eleme és kábelútak kialakítására szolgál.

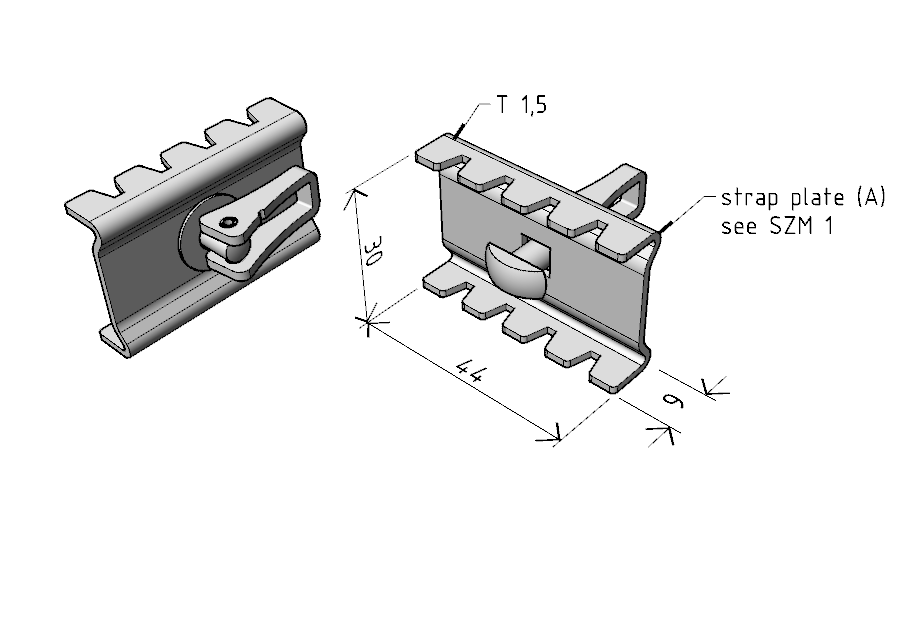

A termék a következő részekből áll: egy rögzítőlemezből (A), M6x16 kapupánt csavarból és egy M6-os galléros anyából.

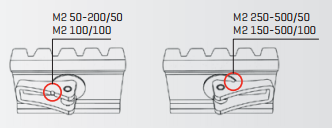

Az SZM1-R rögzítésekor figyelembe kell venni a rácsos kábeltálca méretét! Ennek megfelelően kell elfordítani a rögzítőfület az összekötő elemen a megfelelő irányba. Ez a kis táblázat segít ebben:

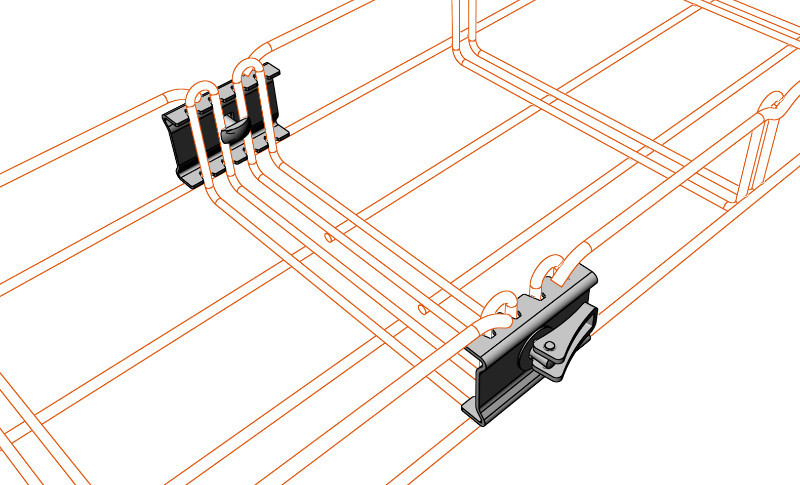

Az SZM1-R helyes elhelyezése:
A rácsos kábeltálca oldalfalán lévő csatlakozó elemek megfelelő elhelyezése fontos a teherbírás, valamint az összeszerelt rácsos kábeltálca optimális merevségének eléréséhez, ahogy az ábrán is látható. Ez különösen a 100 mm oldalfalmagasságú rácsos kábeltálcák esetében lényeges, amelyeknél az összekötő elemet közvetlenül a tálca felső széle alatt kell elhelyezni a szabadalmaztatott dupla merevítőkhöz.

2 darab SZM1-R összekötő elem alkalmazása javasolt a következő méreteknél (szürke oszlop):


3 darab SZM1-R összekötő elem alkalmazása javasolt a következő méreteknél (szürke oszlop):


4 darab SZM1-R összekötő elem alkalmazása javasolt a következő méreteknél (szürke oszlop):

---
Nézd meg termékbemutató videónkat:

Adatok

Felületkezelés jele :

Márka:

MERKUR2

Felületkezelés:

Galvanizált / Beltéri

Min. rendelhető mennyiség:

100 darab

Választható mennyiségek:

100 darab, 200 darab, 300 darab, 400 darab, ...
