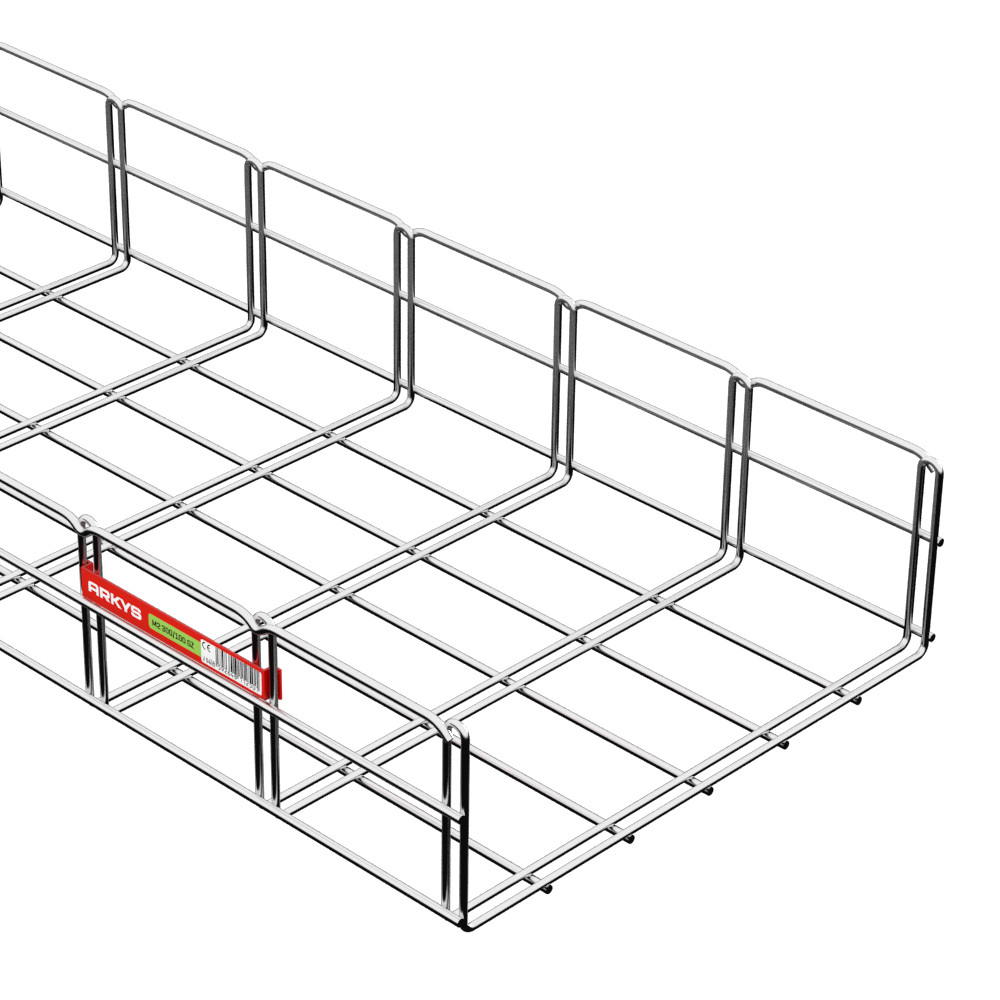

MERKUR2 300/100 rácsos kábeltálca - beltéri - galvanizált
6 883,40 Ft / méter
(nettó: 5 420,00 Ft +áfa)
MERKUR2 300/100 rácsos kábeltálca - beltéri - galvanizált
Termékbemutató videó:
Rendelhető
6 883,40 Ft / méter
(nettó: 5 420,00 Ft +áfa)

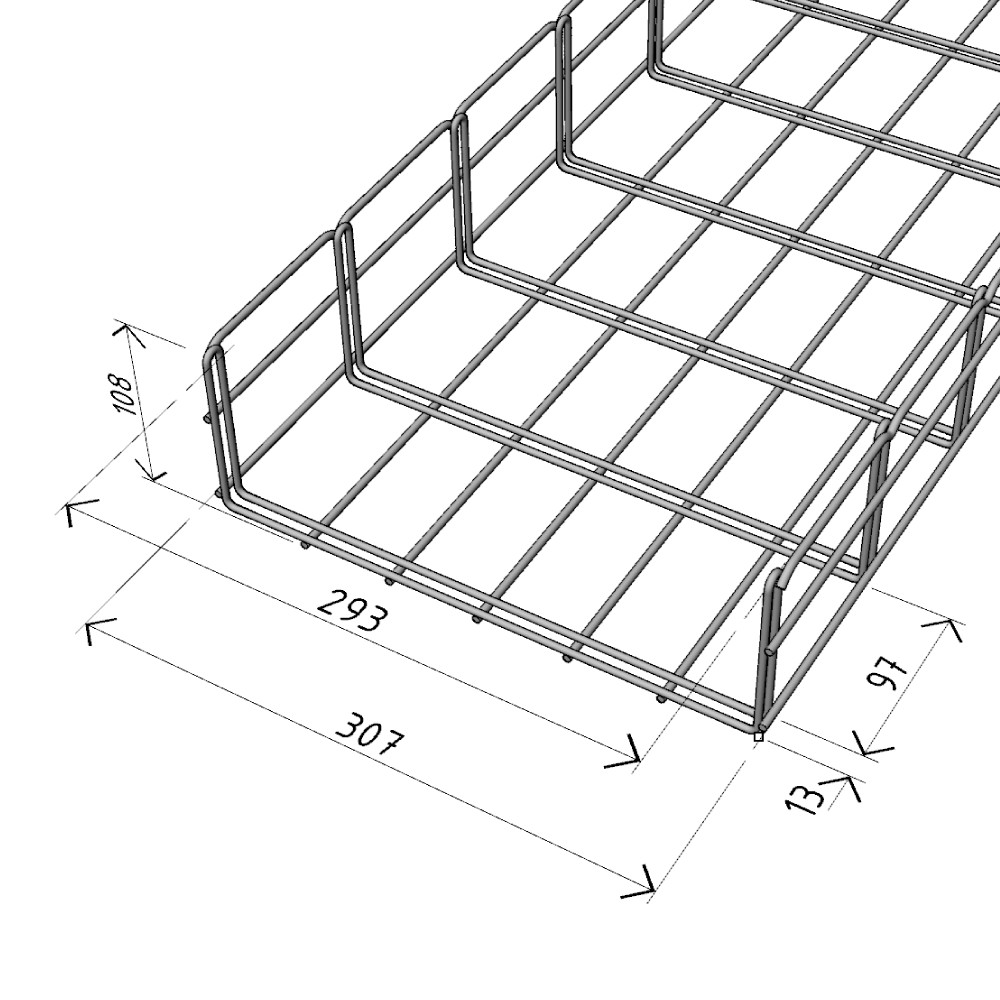

Szélesség: 300 mm
Magasság: 100 mm
Hossz: 2 méter
Súly/2 m: 4,1 kg
Kereszttartó drót vastagság: ø 4,0 mm
Hosszanti drót vastagság: ø 4,0 mm
Javasolt alátámasztás: 1,4 méter
Effektív keresztmetszet: 19420 mm2
Terhelhetőség (kábel súly): 54,4 kg/m
Felületkezelés típusa: Elektro galvanizált (GZ)
Termékelőnyök: optimális hossz (2 m), könnyű variálhatóság, gyors szerelés, könnyű tisztíthatóság, átlátható kiépítés, szerelési és formázási kézikönyv
Cikkszám:
ULTARK-211250
Formázási kézikönyv letöltés:
Kiegészítő termékek

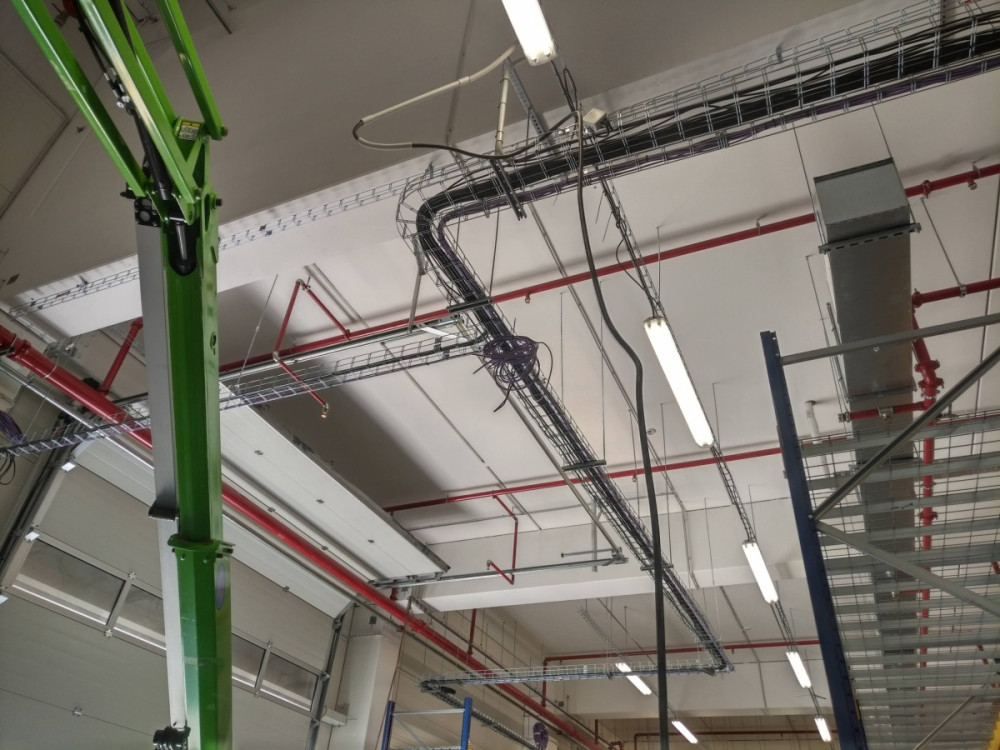

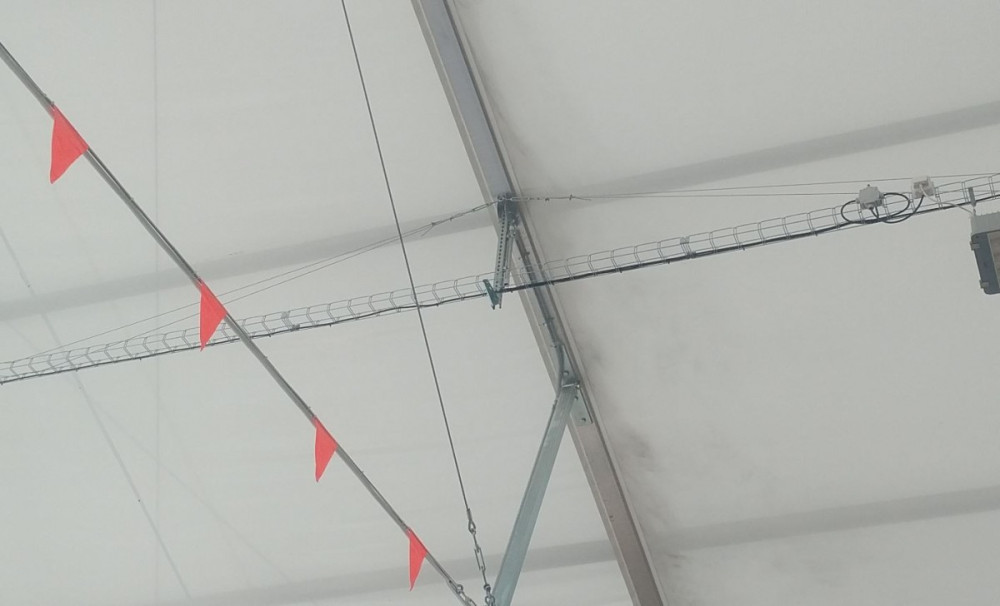

A MERKUR 2 rácsos kábeltálcáknál a kis súly, az optimális gyártási hossz (2 méter), a nagy variálhatóság és a rendszer rugalmassága teszi lehetővé az egyszerű és gyors szerelést, a tálcarendszer igény szerinti kialakítását közvetlenül a telepítés helyén. Ezek a MERKUR 2 elsődleges jellemzői, amelyek lehetővé teszik a rendszer nagyon hatékony telepítését.
A MERKUR 2 rendszerrel bonyolult formájú tálcarendszerek is létrehozhatók minimális költséggel és standard szerszámok felhasználásával.
A MERKUR 2 rácsos kábeltálcák formázása nagyon egyszerű. Csak az SZM 4 összekötő készletre és a TPM perforált szerelőszalagra (és még az SZM 4 összekötő készlet is helyettesíthető a TPM szerelőszalaggal) van szükség, hogy gyakorlatilag bármilyen formájú kábelnyomvonalat hozzon létre. A rácsos kábeltálcák páratlan szabadságot nyújtanak a lehetséges formák és konfigurációk tekintetében. A csapszegvágó az egyetlen speciális szerszám amelyre szükség van (a MERKUR 2 csapszegvágót (oldalsó vágóéllel) igény esetén a rendszerrel együtt szállítjuk, ez alkalmas a rácsos kábeltálcák darabolására a kereszthegesztéseknél). Az alapvető formák tervezését a jól áttekinthető kézikönyv is segíti. A kézikönyv lefedi a derékszögű hajlításokat, az egymást követő hajlításokat, nagyobb sugarú hajlításokat és a T-leágazások kialakítását minden rácsos kábeltálca mérethez. A kézikönyv ismerteti a nyomvonalak kereszteződéseinek kialakítását, csatlakozásait és a nyomvonalak térbeli módosítását is. A kézikönyv minden szokásos helyzetet lefed, de ahogy már említettük, fantáziának nincs határa, és gyakorlatilag bármilyen forma elkészíthető a hagyományos MERKUR 2 rácsos kábeltálcákból.
Nézd meg termékbemutató videónkat:
Felületkezelés jele :
Márka:
MERKUR2
Felületkezelés:
Galvanizált / Beltéri
Oldalfal magasság:
100 mm
Tálca szélesség:
300 mm
Tömeg:
2,05 kg/méter
Min. rendelhető mennyiség:
2 méter
Választható mennyiségek:
2 méter, 4 méter, 6 méter, 8 méter, ...
